在現代電子系統中，電源保護已經不僅僅是“加個二極管”那么簡單了。傳統的整流二極管不僅導通壓降高、發熱大、效率低，需要極大的散熱面積，而且具有二極管反向恢復問題，已經越來越難以滿足高性能電源系統的需求。為此，鍇威特推出一款適應高達150V電壓輸入的理想二極管控制器CSV2571，以其超低壓降、超快響應速度、寬輸入電壓范圍等特性，逐漸成為電源設計理想二極管領域的新星產品。鍇威特的CSV2571理想二極管控制器可以兼容不同輸入電池電壓平臺，將在電池輸入反向保護，冗余電源并聯設計（Oring）等領域提高系統整體效率和性能，發揮不可替代的作用。

顧名思義，“理想二極管”本意是不考慮寄生參數影響下的理想狀態下的二極管，即正向?qū)▔航禐榱?，反向截止耐壓無窮大，并且可以實現瞬間正反向切換工作。實際上這樣的二極管是不存在的。

為了盡可能接近理想二極管的正向?qū)ǚ聪蚪刂构δ埽覀儾捎昧艘环N模擬真實理想二極管行為的電路實現，它通常由一個控制器芯片（如 CSV2571）配合一個外接N溝道 MOSFET構成，如圖2（b）所示。其核心優勢是：

1.幾乎為零的正向壓降。

2.快速的反向關斷，防止電流回灌。

3.更高的效率和更低的發熱。

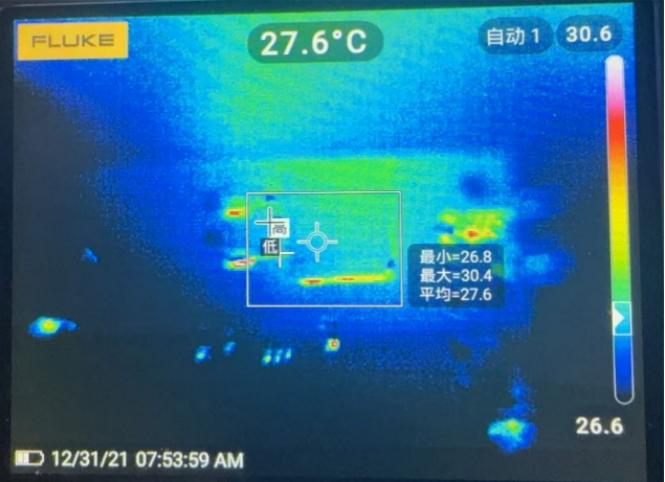

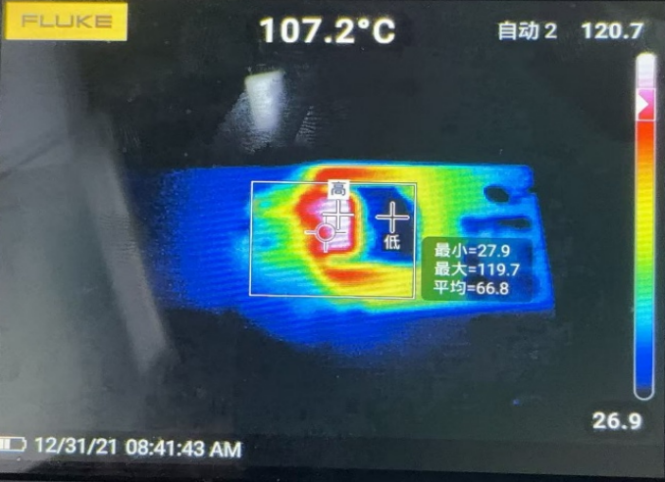

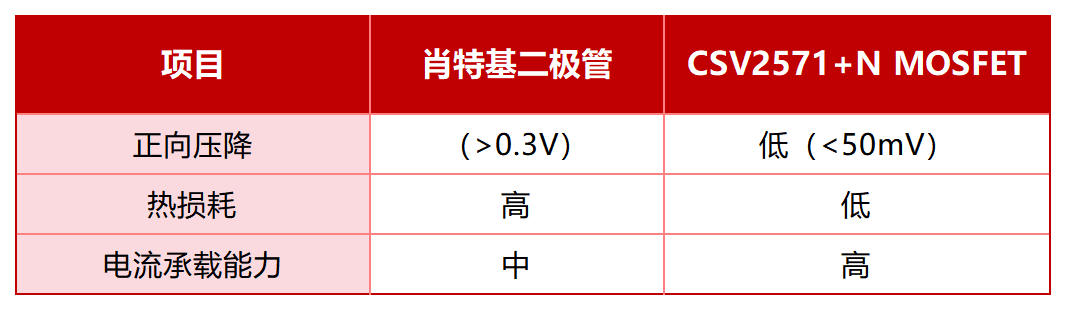

理想二極管與肖特基二極管方案對比：

•  +/-150V工作電壓

• 適用于外部N通道MOSFET的電荷泵

• 20mV陽極至陰極正向壓降調節

• 使能引腳特性

• 1μA關斷電流（EN為低電平）

• 80μA運行靜態電流（EN為高電平）

• 2.3A峰值柵極關斷電流

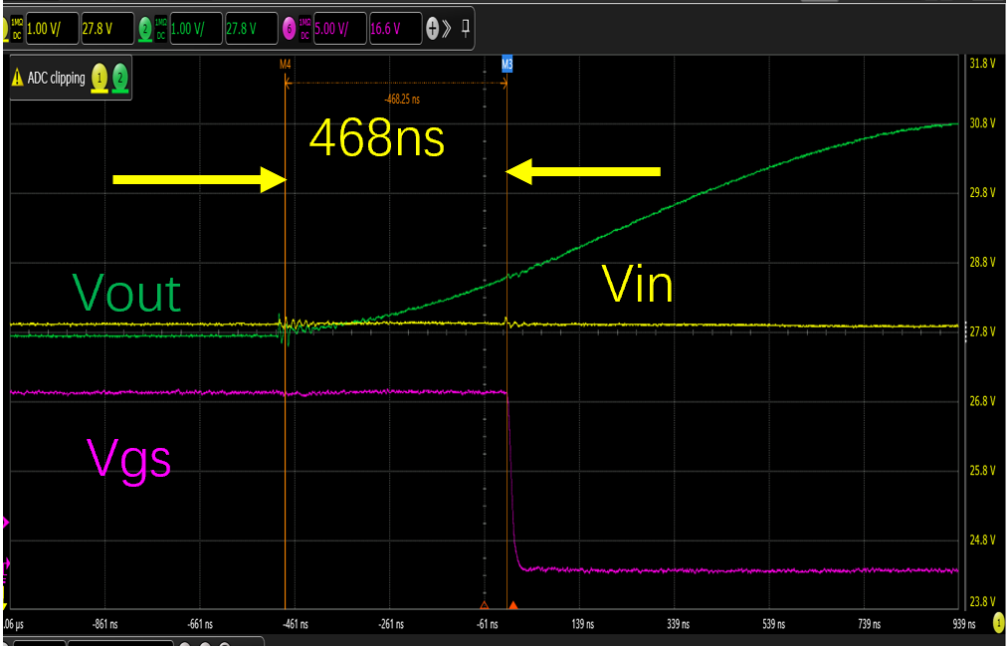

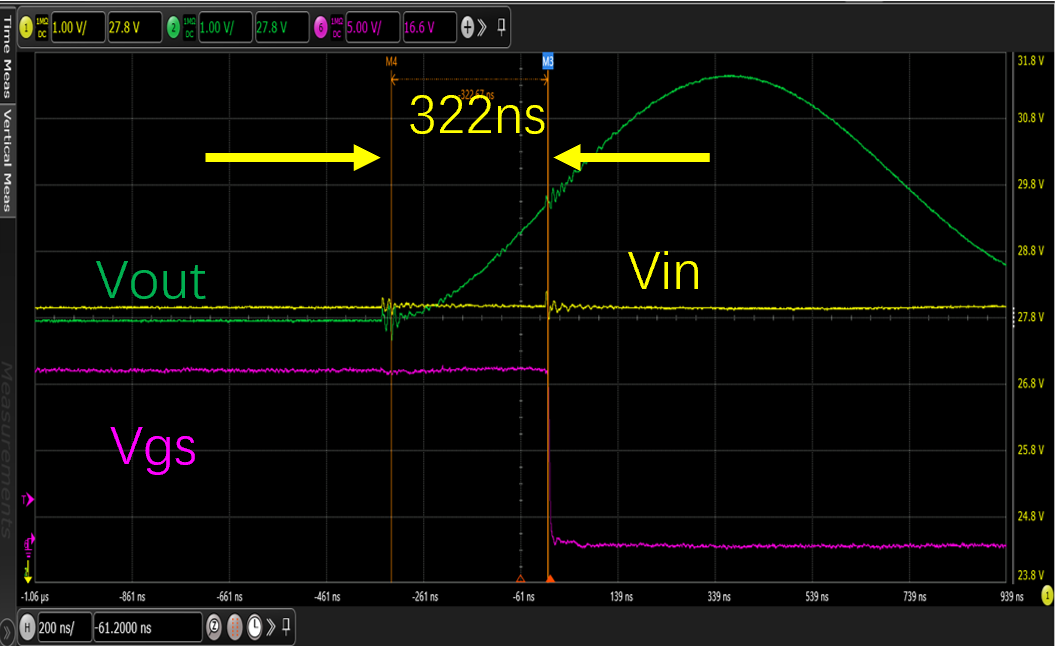

• 快速響應反向電流阻斷：< 0.75μs

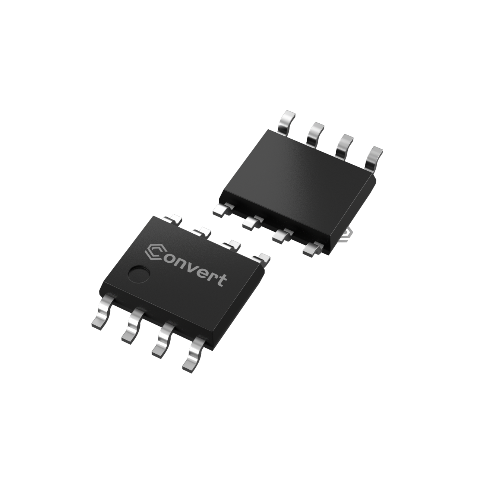

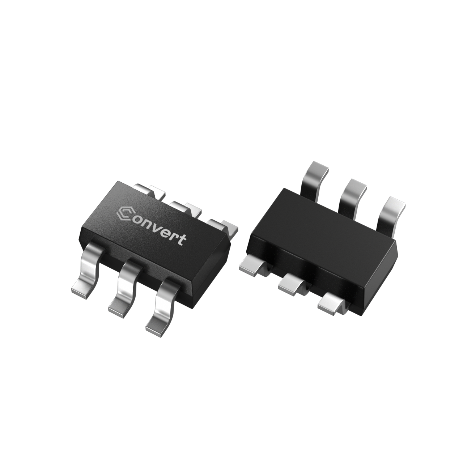

• SOT23、SOP8封裝

• 電動工具

• 冗余電源

• 電動叉車

• 電摩

• 卡車

• 割草機

（1）耐壓：需要高于實際應用輸入的最高工作電壓，通常選擇1.2~2 倍的余量。例如，48V系統建議選耐壓 ≥60V 的MOSFET，12V系統建議選耐壓 ≥30V的MOSFET。

（2）連續電流能力：根據負載最大電流選擇，注意數據手冊中的溫度條件（通常為25°C或100°C）。連續電流一般選負載最大電流的2倍以上。

（3）脈沖電流能力：如電機啟動、浪涌等場景，需確保器件能承受短時過流。

（4）導通電阻：直接影響導通損耗P = I2·RDS(on)。一般選擇導通電阻范圍為20 mV / ILoad≤ RDS(ON) ≤  50 mV / ILoad。

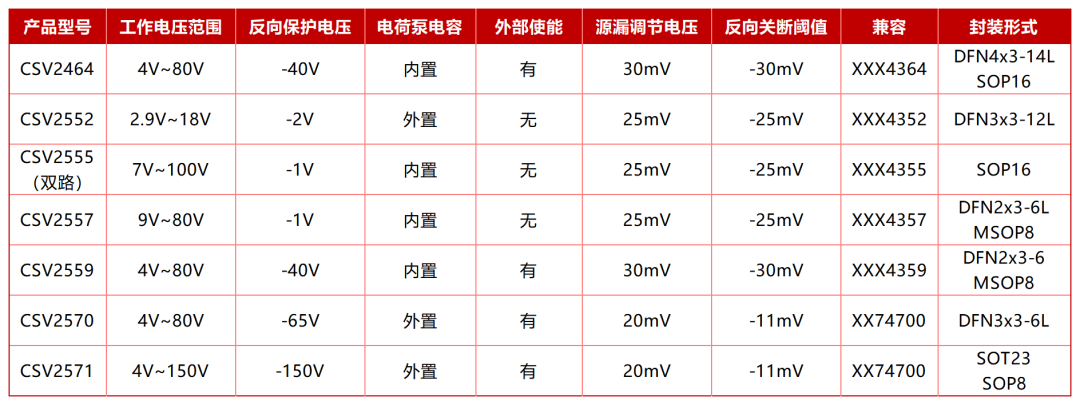

表1 鍇威特量產理想二極管控制器選型表

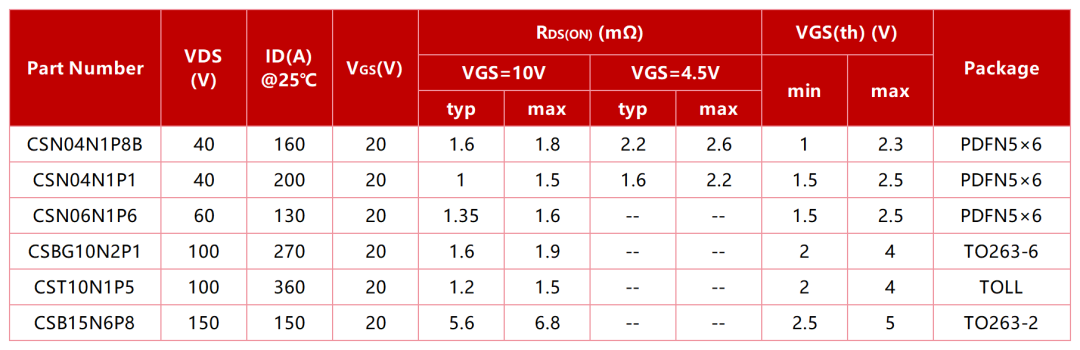

表2 鍇威特配合理想二極管MOSFET選型表
