震撼“芯”品 | 鍇威特推出110V高壓大功率Boost升壓控制器CSV3622
發布日期：2025-09-01
鍇威特重磅推出
110V高壓大功率Boost升壓控制器CSV3622
隨著電源管理芯片應用的日益拓展，升壓Boost芯片也從常見的低壓小功率、集成 MOS 等方案拓展到高壓大功率的升壓控制器應用場合，甚至可以實現多相并聯功能。這種控制器可以靈活配置輸出MOS器件和工作頻率，實現不同功率下的升壓應用場合。具備多相功能的寬輸入同步升壓 Boost 控制器可應用于需要大功率、高效能、高可靠性的領域。
在汽車電子中，啟停系統往往需要12V轉48V 電源，車載信息娛樂需要12V轉24V/10A的供電，車燈系統需要12V轉60V供電；在工業電源領域，PLC 供電需要24V轉48V/15A，伺服驅動器需要48V轉80V/20A，光伏優化器需要30V轉60V；在通信設備里，基站電源需要48V 轉72V/30A，POE需要12V轉57V/7A, 這些需求都離不開一個穩定可靠的大功率的 Boost 升壓電路！
圖1 高壓Boost控制器應用場景

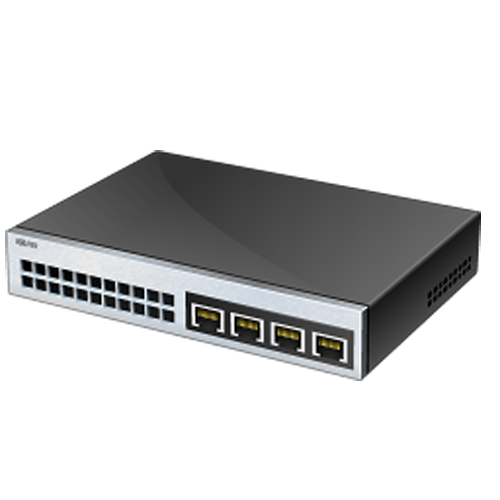

a.5G基站；b.POE交換機；c.車載系統；d.移動儲能
鍇威特最新推出了實現寬范圍輸入，輸出耐壓高達110V 的 Boost 升壓控制器芯片CSV3622，將完美滿足目前常見的12V，24V，36V，48V電池包給輸出提供穩定高壓直流電源的供電場合，滿足如伺服電機供電、車載啟停系統、大功率車載路由器、POE交換機、5G 基站等多種特殊供電需求。
CSV3622簡介
CSV3622 是一款具有多相功能的同步升壓控制器，適用于高效同步升壓穩壓器應用，基于峰值電流模式控制，可提供線電壓前饋、逐周期電流限制和簡便的環路補償。內置的電荷泵可實現高側同步開關的100%占空比的旁路工作狀態。強大豐富的功能使其能適應廣泛的應用場景。
圖2 CSV3622應用框圖
主要特性
●6.5V~90V寬輸入電壓范圍
●輸出電壓高達 110V
●7.6V驅動電壓或外部VCC偏置電壓
●可靠耐用的 3A 集成柵極驅動器
●外部可調節斜坡補償
●自適應死區時間
●工作頻率高達1MHz
●可同步外部時鐘功能
●可選二極管仿真模式（防反向電流）
●可編程軟啟動
●電感器分布式直流電阻 (DCR) 電流感應功能
●多相功能
●欠壓鎖定功能
●外部補償器可調
●熱關斷保護，過流/過壓保護，短路保護
應用領域
●汽車啟停系統
●PLC系統供電
●伺服驅動器電源
●5G基站
●POE+交換機
CSV3622并聯應用
如圖3所示，通過芯片的同步輸入輸出時鐘信號，可以將兩顆或多顆CSV3622進行并聯，通過PWM相位交錯，實現輸入紋波抵消作用，在大功率應用中可有效減少輸入電感和輸入電容體積，并提高轉換效率。
圖3 Boost并聯電路參考原理圖（可支持4相并聯）
CSV3622并聯Demo

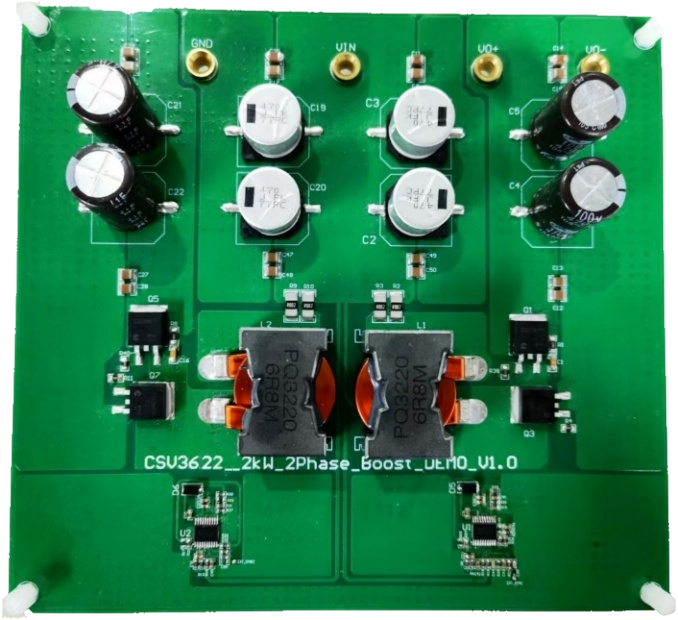

圖4 2kW Boost并聯Demo(Vin=18V-42V, Vout=65V/30A)
CSV3622并聯Demo性能測試

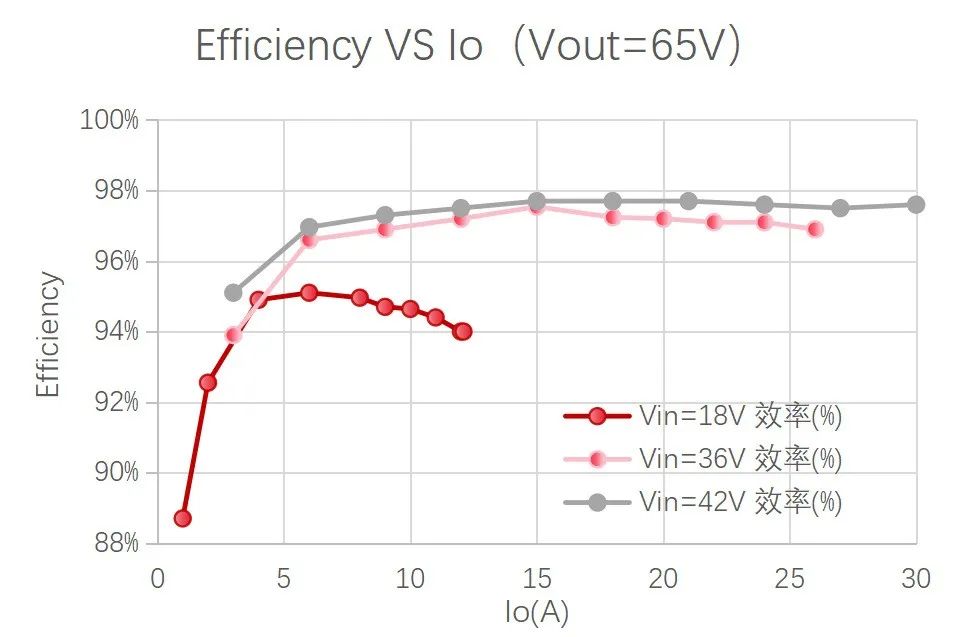

效率曲線

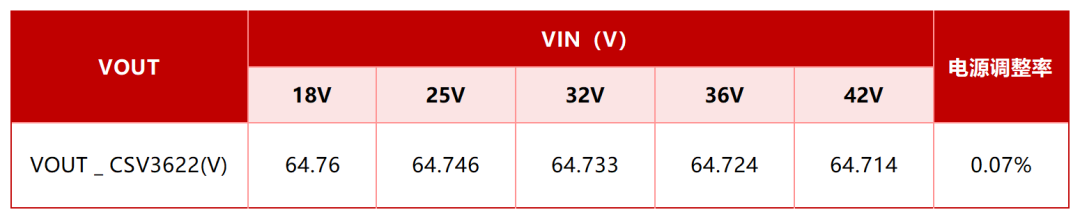

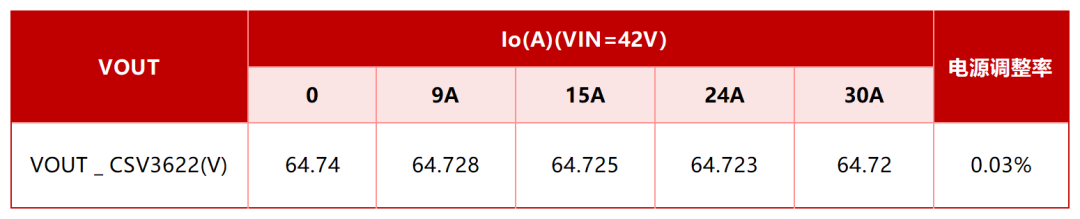

電源調整率
負載調整率
啟動關斷波形

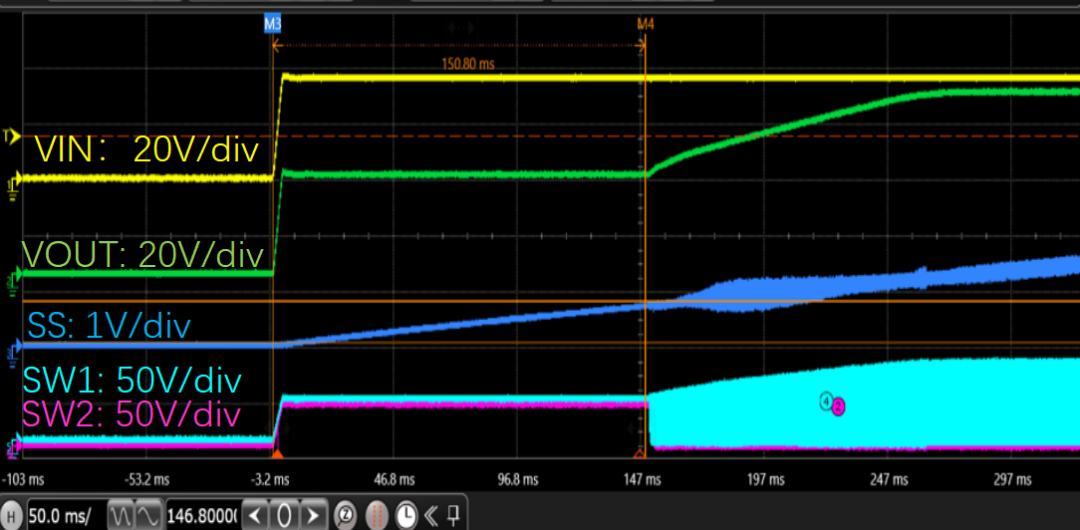

圖5 啟動波形（50ms/div）

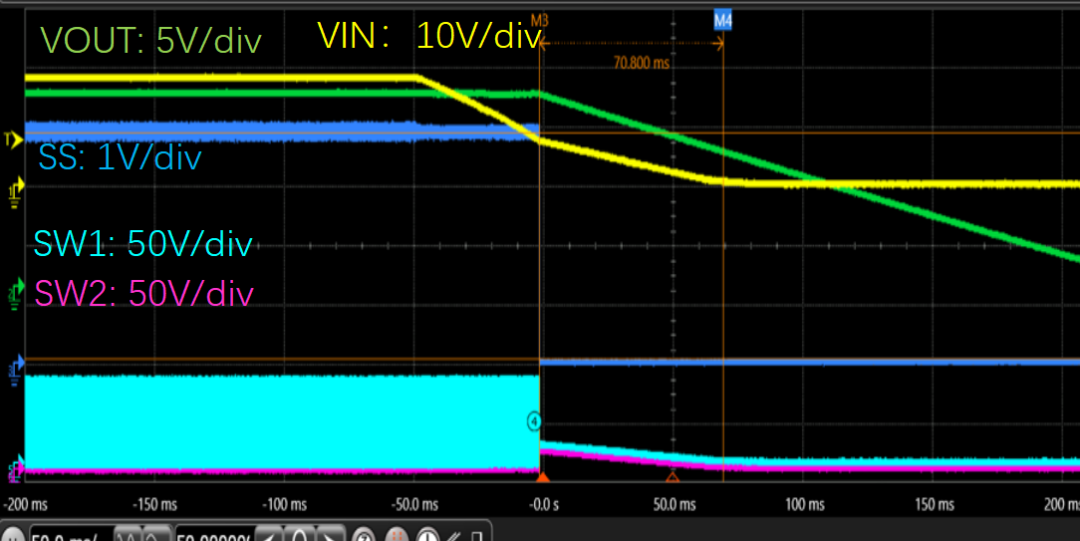

圖6 關斷波形（50ms/div）
輸出紋波

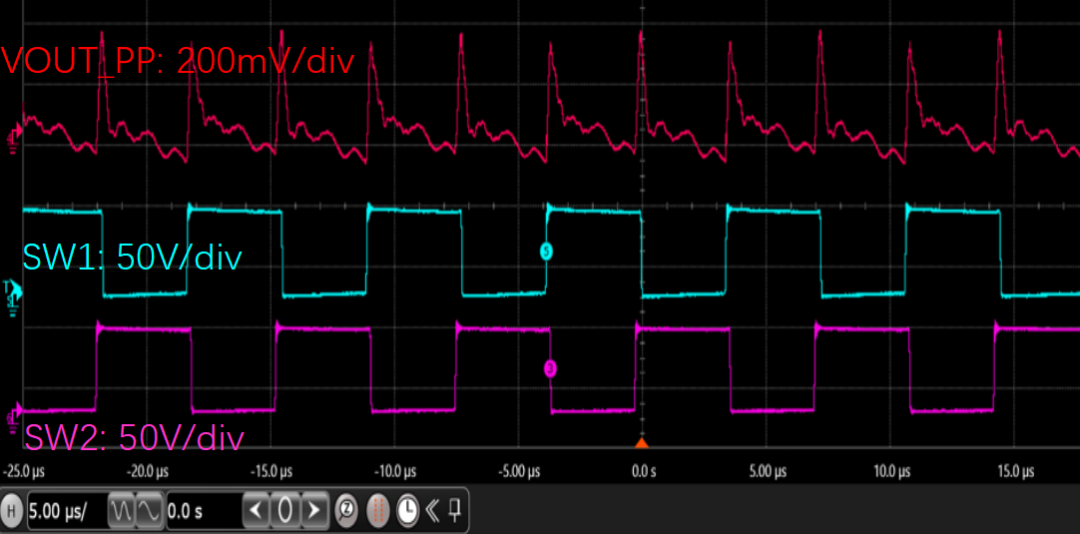

圖7 輸出紋波（5us/div）
負載階躍波形

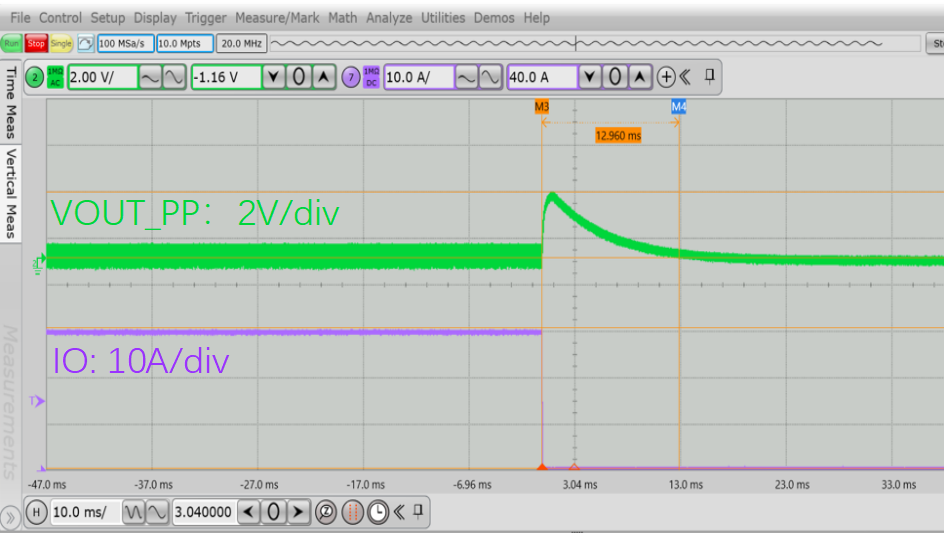

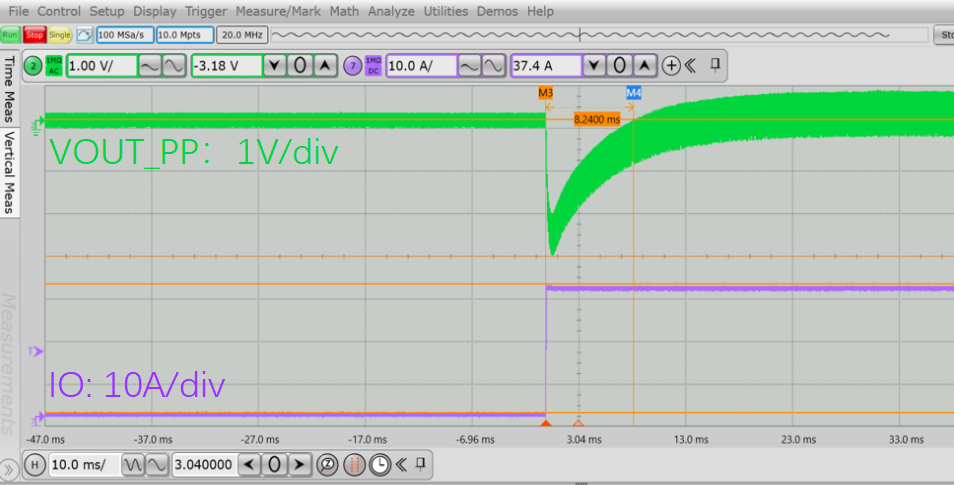

圖8 IO 0A ->30A（10ms/div）
圖9 IO 30A->0A（10ms/div）
溫度表現

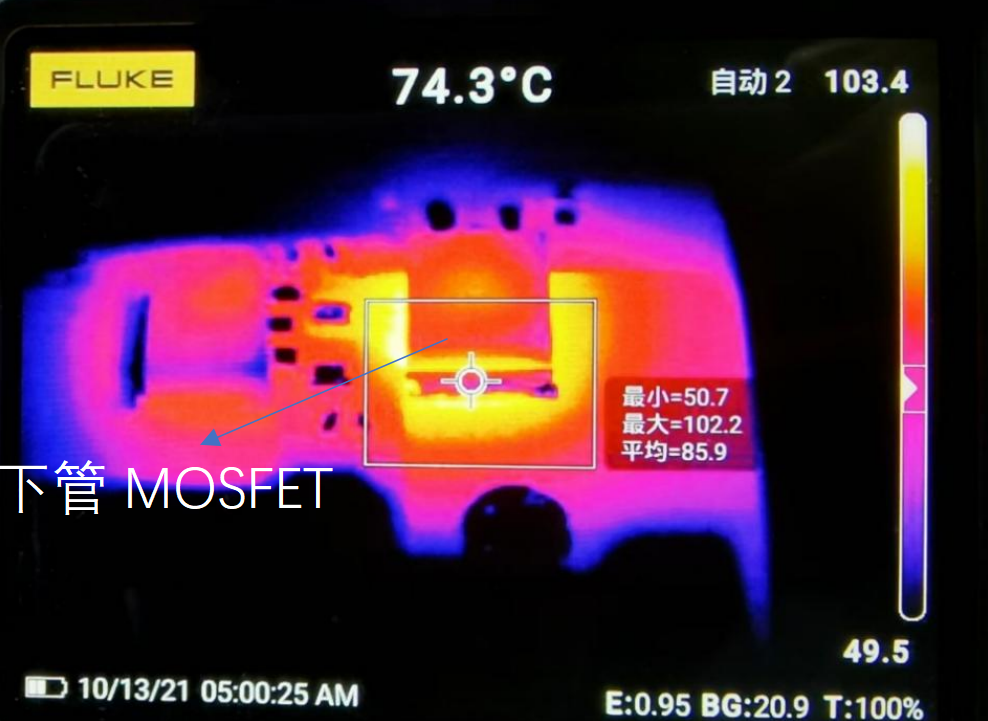

圖10 溫度表現VIN=42V, VOUT=65V, IOUT=30A(10min)

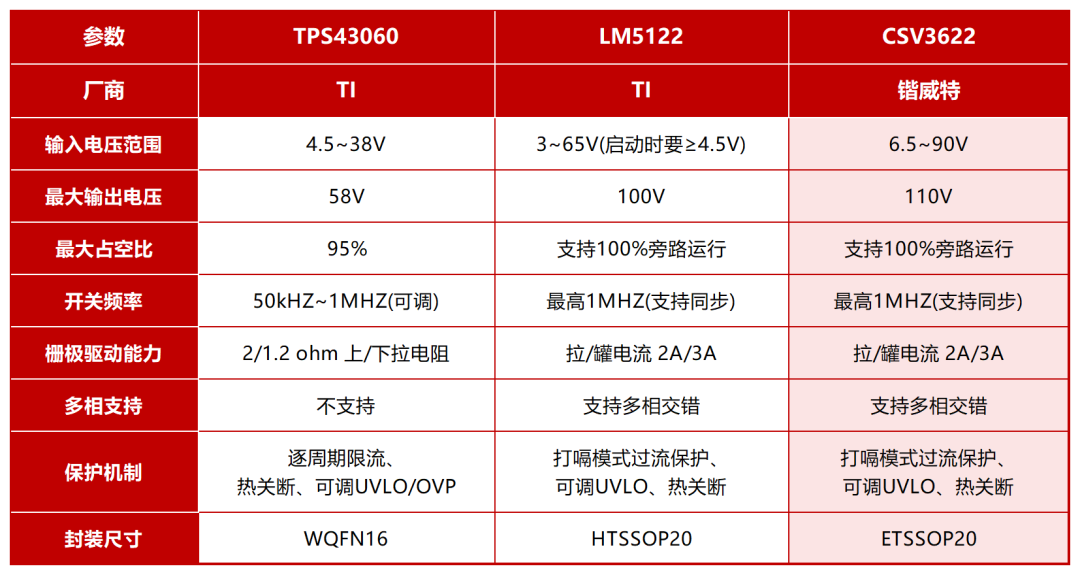

競品分析
帶短路保護升壓控制器 CSV3621
由于BOOST電路的特殊結構，輸出短路會出現電源直通到地的情況，而對于 BOOST控制器控制的同步整流管，由于體二極管的存在，即使關斷了MOS管，也無法阻止電源到輸出負載短路的通路，因此傳統的 BOOST 控制器無法實現輸出短路保護。
為解決這一痛點，鍇威特開發了集成輸入高邊驅動的Boost 控制器CSV3621，如圖11 該控制器在輸出負載短路時，可以通過控制輸入側的高邊開關，斷開電源通路，從而完美解決輸出短路保護問題。

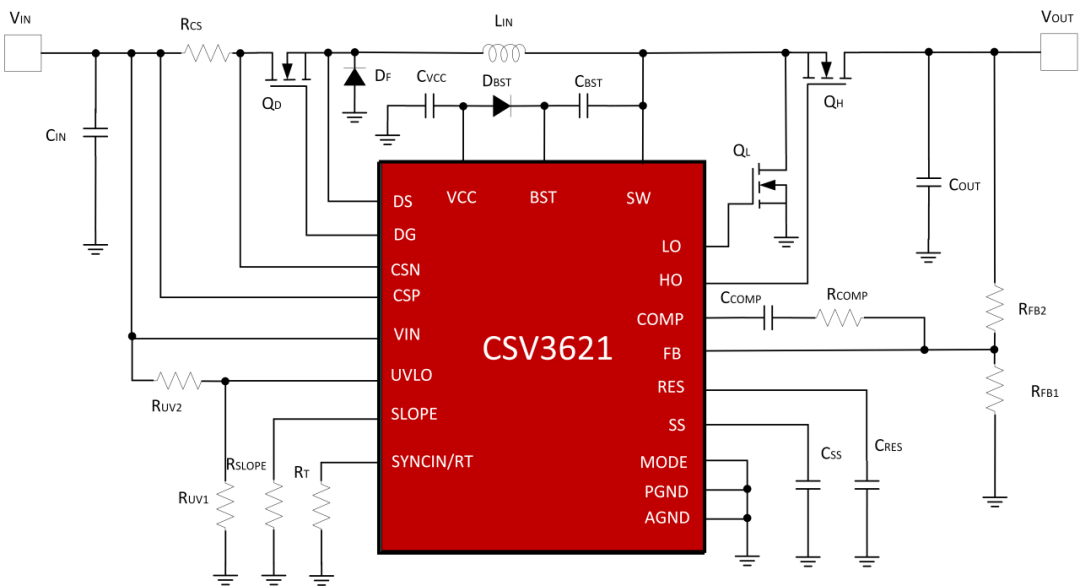

圖11 集成輸入高邊驅動的 Boost 控制器 CSV3621
總結
CSV3622是一款具有多相功能的大功率同步升壓控制器，適用于高效同步升壓穩壓器應用。CSV3622可提供線電壓前饋、逐周期限制和簡便的環路補償，同時，開關頻率可調，最高達1MHz，支持自適應死區時間控制，可實現更高效率。另外，CSV3622可選擇二極管仿真模式，讓芯片輕載工作時工作在非連續模式，從而提高輕載效率，其內置電荷泵的特征可實現高側同步開關的100%占空比常開狀態。CSV3622通過一個可設置相移時鐘輸出，可實現簡單的多相位交錯架構，其他功能還包括熱關斷、打嗝模式電流限制和可調欠壓鎖定等。豐富的功能讓CSV3622成為100V以內大功率升壓電路的不二選擇！

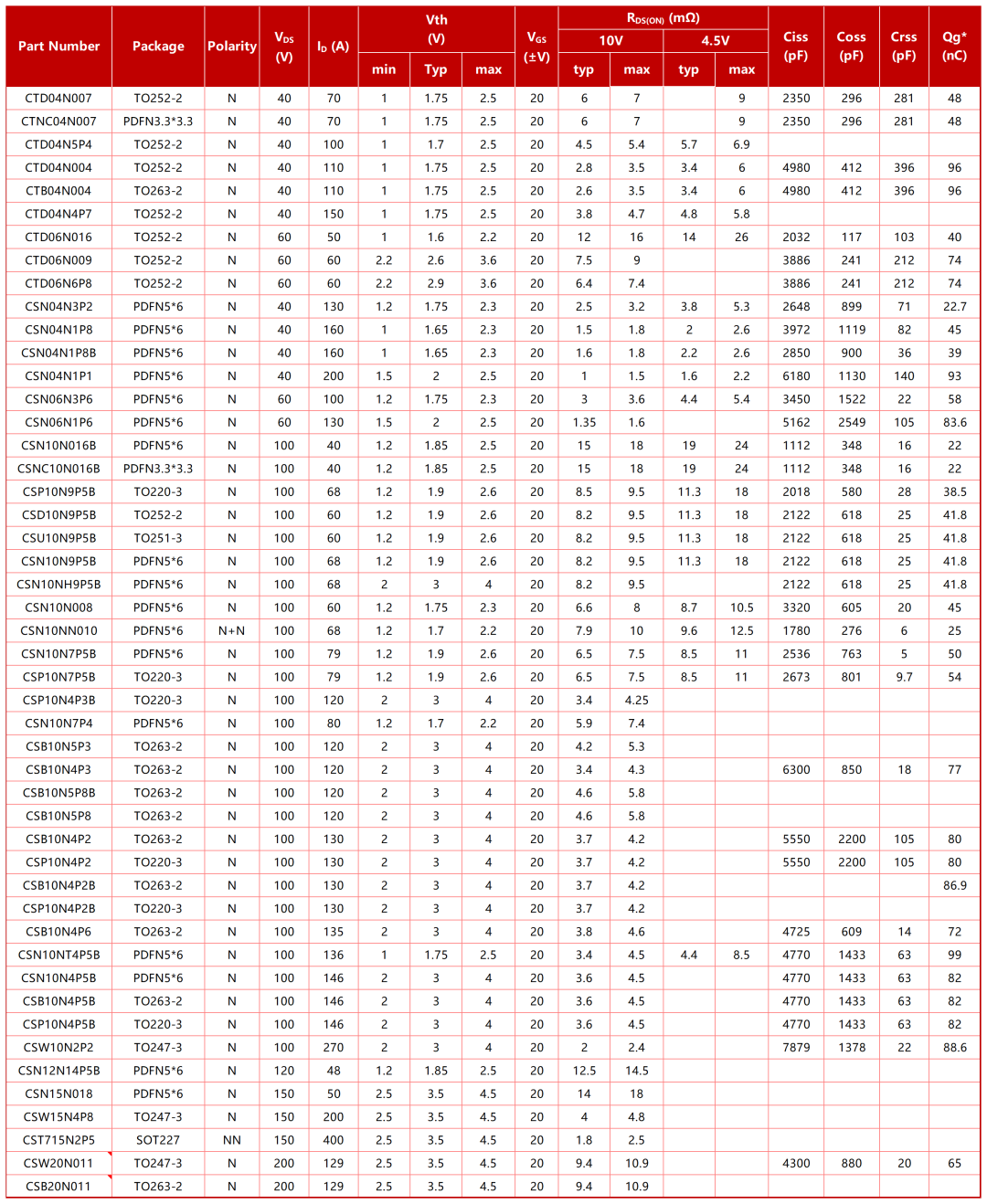

表1 CSV3622可搭配鍇威特200V以下MOS選型表
